基本原理

Flannel实质上是一种“覆盖网络(overlay network)”，也就是将TCP数据包装在另一种网络包里面进行路由转发和通信，目前已经支持UDP、VxLAN、AWS VPC和GCE路由等数据转发方式。

默认的节点间数据通信方式是UDP转发，在Flannel的GitHub页面有如下的一张原理图：

这张图的信息量很全，下面简单的解读一下。

数据从源容器中发出后，经由所在主机的docker0虚拟网卡转发到flannel0虚拟网卡，这是个P2P的虚拟网卡，flanneld服务监听在网卡的另外一端。

Flannel通过Etcd服务维护了一张节点间的路由表，在稍后的配置部分我们会介绍其中的内容。

源主机的flanneld服务将原本的数据内容UDP封装后根据自己的路由表投递给目的节点的flanneld服务，数据到达以后被解包，然后直接进入目的节点的flannel0虚拟网卡，然后被转发到目的主机的docker0虚拟网卡，最后就像本机容器通信一下的有docker0路由到达目标容器。

这样整个数据包的传递就完成了，这里需要解释三个问题。

UDP封装是怎么一回事？

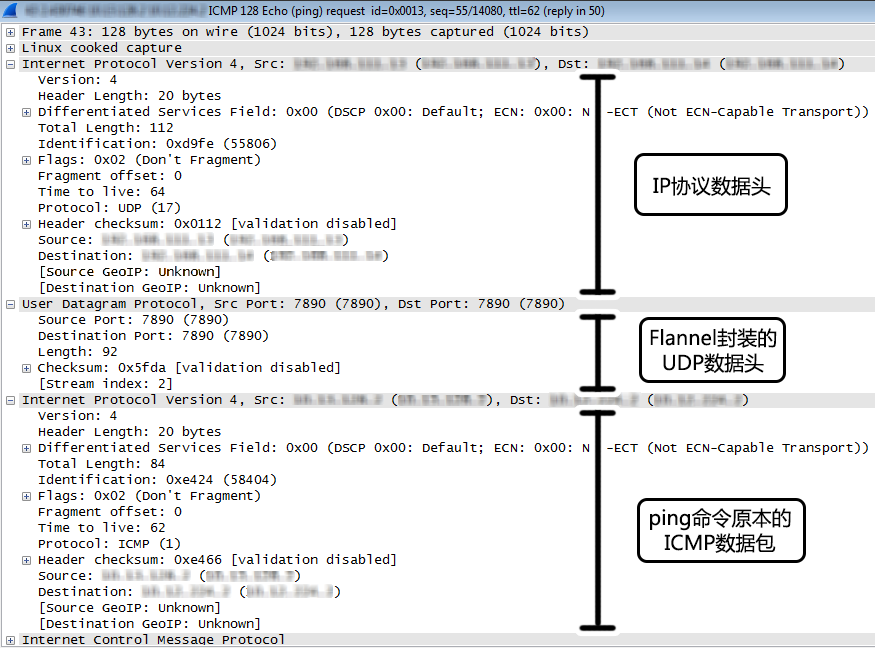

我们来看下面这个图，这是在其中一个通信节点上抓取到的ping命令通信数据包。可以看到在UDP的数据内容部分其实是另一个ICMP（也就是ping命令）的数据包。

原始数据是在起始节点的Flannel服务上进行UDP封装的，投递到目的节点后就被另一端的Flannel服务还原成了原始的数据包，两边的Docker服务都感觉不到这个过程的存在。

为什么每个节点上的Docker会使用不同的IP地址段？

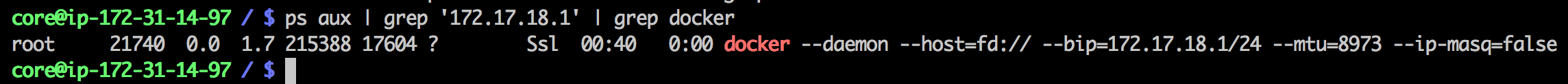

这个事情看起来很诡异，但真相十分简单。其实只是单纯的因为Flannel通过Etcd分配了每个节点可用的IP地址段后，偷偷的修改了Docker的启动参数，见下图。

这个是在运行了Flannel服务的节点上查看到的Docker服务进程运行参数。

注意其中的“–bip=172.17.18.1/24”这个参数，它限制了所在节点容器获得的IP范围。

这个IP范围是由Flannel自动分配的，由Flannel通过保存在Etcd服务中的记录确保它们不会重复。

为什么在发送节点上的数据会从docker0路由到flannel0虚拟网卡，在目的节点会从flannel0路由到docker0虚拟网卡？

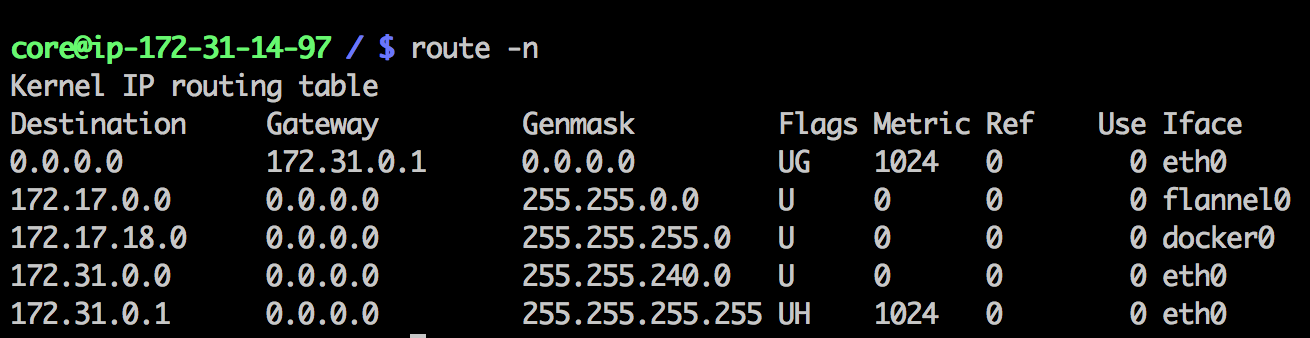

我们来看一眼安装了Flannel的节点上的路由表。下面是数据发送节点的路由表：

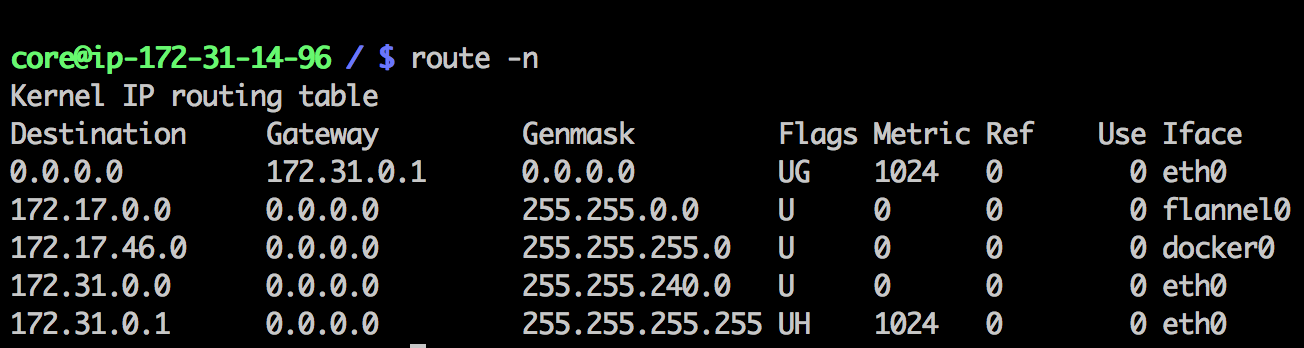

这个是数据接收节点的路由表：

例如现在有一个数据包要从IP为172.17.18.2的容器发到IP为172.17.46.2的容器。根据数据发送节点的路由表，它只与172.17.0.0/16匹配这条记录匹配，因此数据从docker0出来以后就被投递到了flannel0。同理在目标节点，由于投递的地址是一个容器，因此目的地址一定会落在docker0对于的172.17.46.0/24这个记录上，自然的被投递到了docker0网卡。
